RADIAL ENGINEERING JDI

JDI di Radial Engineering è una DI BOX passiva di dimensioni compatte che impiega un trasformatore audio Jensen, adatta l’impedenza e bilancia il segnale audio dei tuoi strumenti.

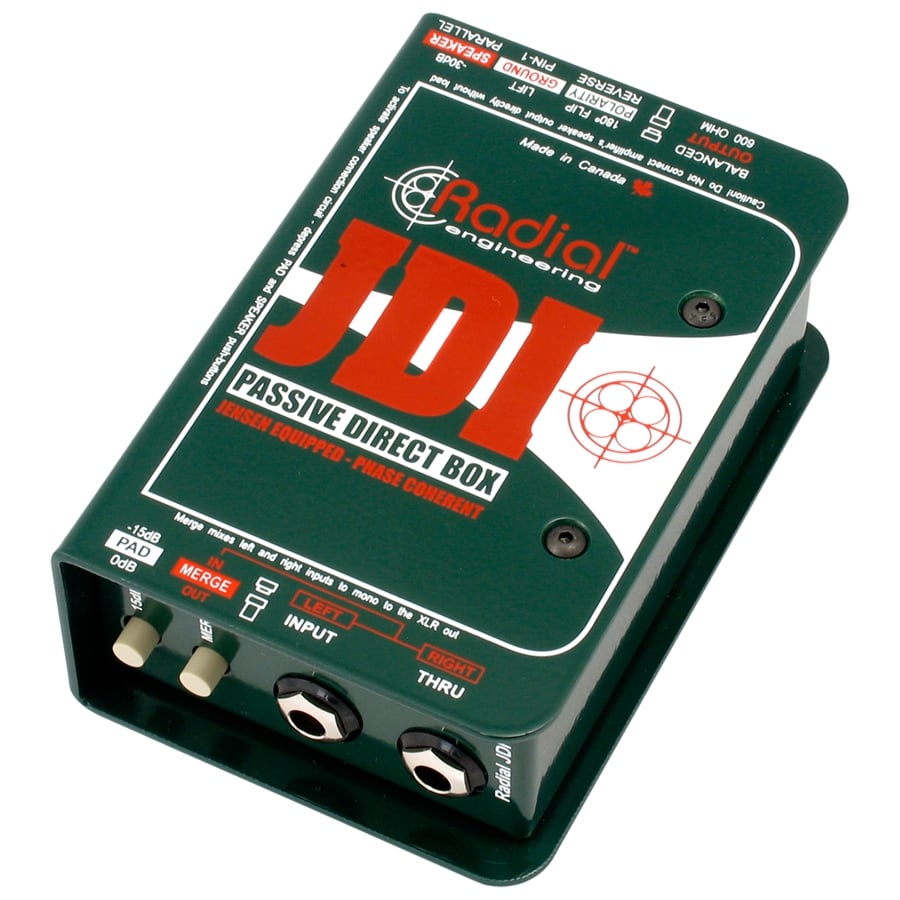

Controlli e connessioni di Radial JDI


• -15 dB PAD: riduce la sensibilità d’ingresso di 15 dB



• MERGE: trasforma i jack input e thru in un mixer passivo per sommare i segnali stereo in mono.



• INPUT: jack d’ingresso da ¼” per strumenti

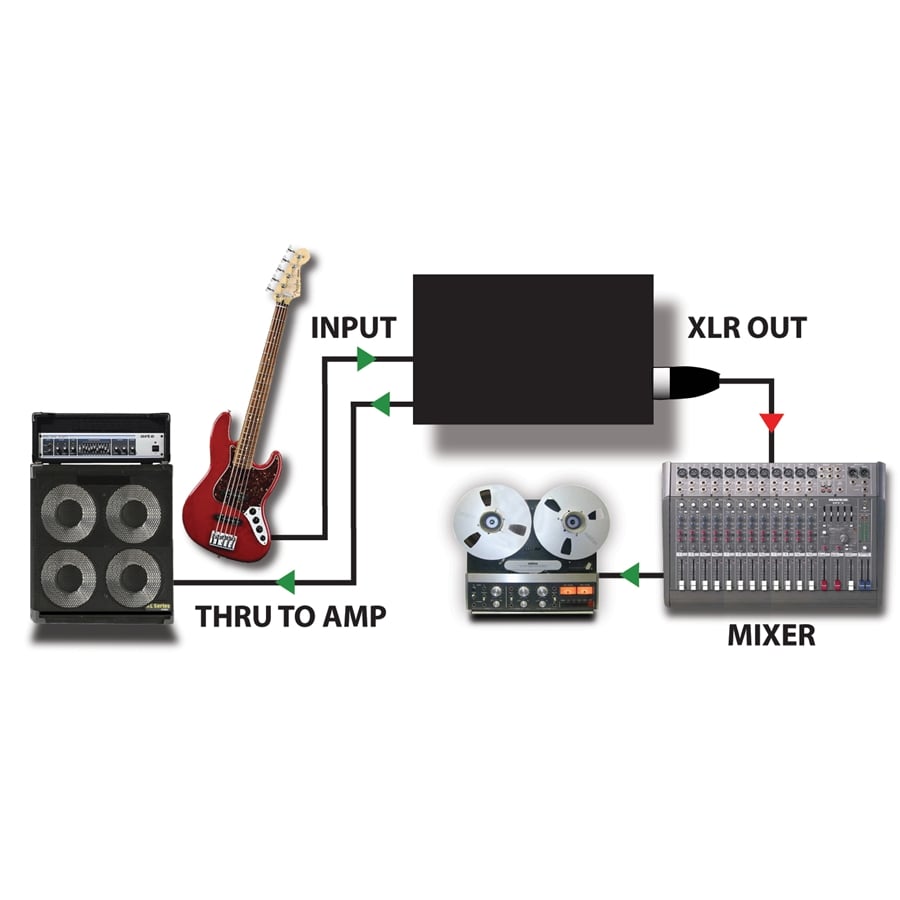

• THRU: il jack thru da ¼” passa il segnale dello strumento all’amplificatore. Quando la funzione MERGE è attiva si trasforma in ingresso.



• OUTPUT XLR: uscita a livello microfonico bilanciata da 150 Ohm.



• REV 180°: inversione di polarità.



• GROUND: disconnette il pin 1 all’uscita XLR per ridurre il ronzio causato da loop di massa



• SPEAKER: collegando l’uscita della tua cassa a JDI, il tastino speaker inserisce un PAD da -30 dB e un filtro di emulazione di un cono da 12” che ti consentirà di collegare il JDI all’ingresso di un mixer in parallelo

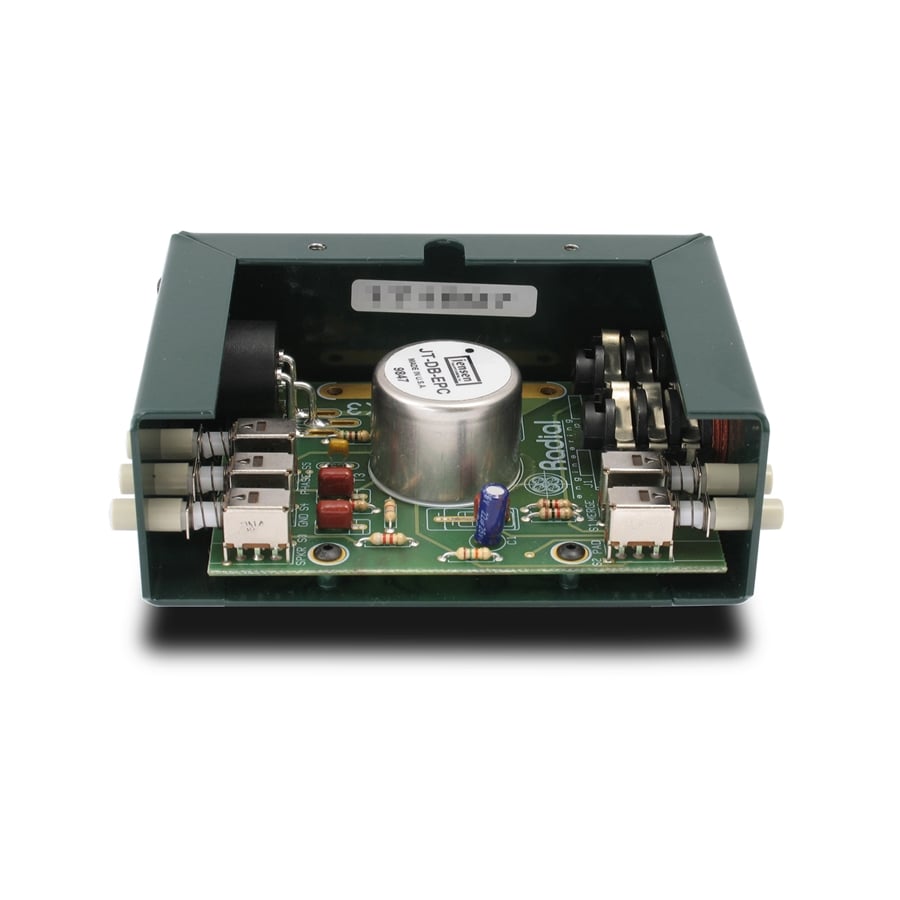

Radial JDI è una direct box passiva progettata per gestire livelli di segnale estremi senza distorsioni di alcun tipo. JDI adotta il trasformatore audio Jensen JT-DB-EPC che grazie al filtro Bessel analogico integrato, dal tipico suono caldo e morbido restituisce il timbro naturale dello strumento privo di artefatti. Grazie al suo design passivo senza alimentazione converte l’impedenza del segnale da alta a bassa e si occupa del bilanciamento del segnale. Ciò rende JDI particolarmente utile nell’eliminare ronzii causati da loop di massa. In più, grazie al pulsante “Speaker” collegando l’uscita della tua cassa al JDI, potrai emulare un cono da 12” che ti consentirà di collegarti in parallelo all’ingresso di un mixer.

Caratteristiche di Radial JDI


• Trasformatore Jensen JT-DB-EPC



• Ottima gestione del segnale



• Circuito audio: Passivo, basato su trasformatore



• Numero di canali: Singolo canale (mono)



• Risposta in frequenza: da 20 Hz a 20 kHz (± 0,2 dB)



• Gamma dinamica: 135dB



• Distorsione Armonica Totale: 0,05% da 20 Hz a 20 kHz (-10 dB)



• Deviazione di fase: 0,3 ° a 100 Hz; 3 ° a 20Hz



• Impedenza di ingresso: 140k Ohm, sbilanciato



• Impedenza di uscita: 150 Ohm, bilanciato



• Input massimo: + 21dB da 20Hz a 20kHz



• Pad di ingresso, Mono Sum, inversione di polarità 180 °, Ground lift, Filtro altoparlanti



• Costruzione: scocca in acciaio



• Finitura: verniciatura a polvere durevole



• Dimensioni e peso: 127×84,1×45,5mm; 703g.



• Alimentazione: passivo, nessuna alimentazione richiesta
